高海拔雷達供應系統柜內恒溫裝置使用案例
發布時間：2021-09-17 瀏覽數：0 案例出自：深圳市欣廣鑫科技有限公司
深圳新能源公司李工（電力技術項目負責人），和欣廣鑫結緣于2013年，到現在已經8年，換到新的公司有柜內恒溫裝置需求依然聯系我們，這次是軍工項目，安裝在班公湖，中印對接，解放軍用的雷達供電系統，李工問：你的產品工作溫度范圍是多少？麗麗回復：-40到+70的使用環境，張工問：大氣壓力呢？使用在高原上，海拔6000米；麗麗說：溫控加熱正常海拔3000米，很多客戶使用在6000，也是正常使用 李工說：那里更換成本很好，要走路5公里 麗麗告訴李工：柜內恒溫裝置的工作原理中的元件不受海拔影響
李工讓麗麗推薦選型當看到SETR 011的資料，問工作溫度范圍溫度才-20~60 麗麗回復：這是可調節的溫度范圍，并不是使用溫度范圍 他們經過一翻非常詳細的電氣性能對接后，確定好選擇的型號和安裝及使用數量，李工設計在BOM清單中，采購小楊兩天后來下訂單，此時系統結構有變，技術要求散熱風扇和控制器都改成直流 48V，風扇的風量還需要大于交流，麗麗查到參數，交流的風量是80CFM,直流的可以做到100CFM,他們又開始重新選型，這次難度更大，因為改為直流供電，控制器負載過大，麗麗給李工配上一個柜內恒溫裝置 李工問一個繼電器和溫控能否帶起4個風扇，麗麗回復：有繼電器轉換，溫控的負載可以達到10A，是可以帶4個直流風扇，遇上困難，欣廣鑫人堅信一定能成功解決，最后在相互溝通討論后，選擇了最適合的方案，但是李工又發問：直流48V的風扇承受57V的電壓會燒嗎？ 麗麗回復：我們的直流 風扇可以承受57V 終于成功為李工選出完美的方案，他等待著麗麗確認物料，他好生成物料編碼讓采購下單
9月欣廣鑫供貨完成，李工收到貨后發現有一個物料被快遞壓破，隨后聯系欣廣鑫，立刻先進行全新更換，隨后李工的系統開始加班安裝，在調試中李工來電問：為什么柜內恒溫裝置我調試到0-25度風扇運轉，30度以上時風扇停止了呢？不是應該30度啟動風扇嗎？麗麗回復：0-25風扇運轉是因為你的環境溫度高于所設置溫度值，當調到30度以上時，你的環境溫度是低于所設值，所以停止，李工明白了原理后知道自己的接線調試是正確的，開始批量安裝

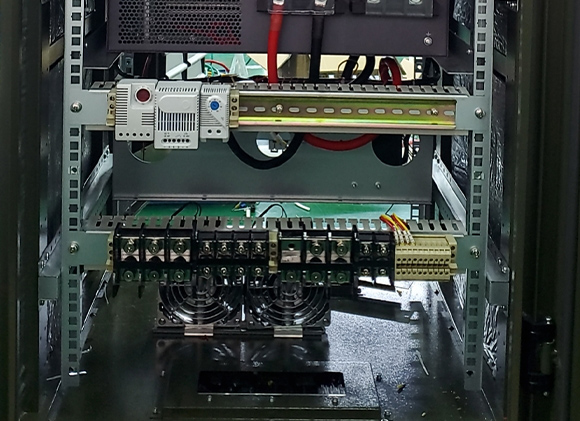

歡迎機柜系統廠家有需要恒溫除濕裝置的聯系我們安裝效果圖如下：

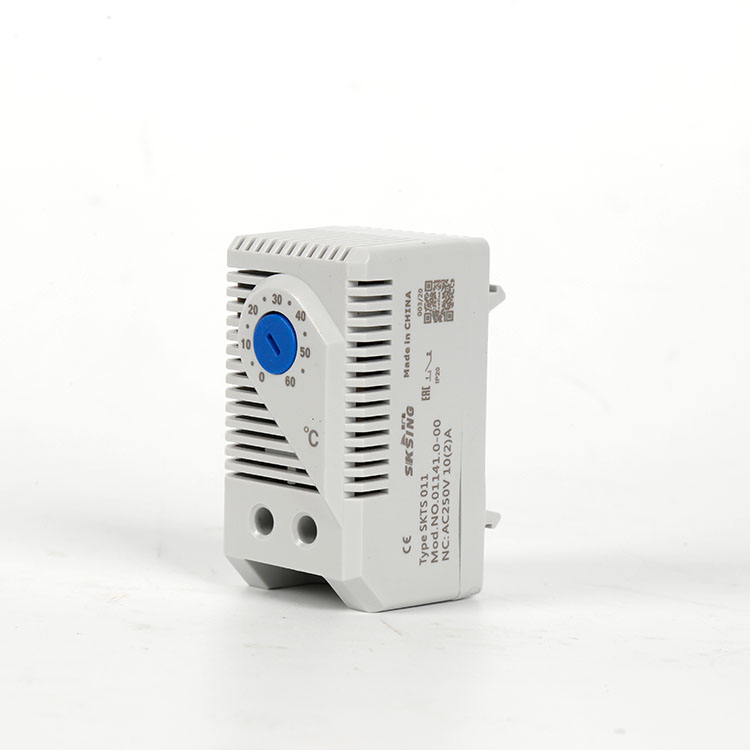

中間導軌依次是：電子恒溫器SETR 011 電子繼電器SM010 48V SKTS 011溫控器
底部為兩個風扇加熱器
-
加熱器如何安裝固定？
我們每一款加熱均采用35MM標準固定導軌安裝方式，既方便，又牢固
-
加熱器的作用是什么？
它的作用在于保持各種工業機體，配電柜等設備內部干燥和空氣流通，防止環境造成的濕度和凝露對工業和電氣元件產生腐蝕和氧化，從而延長設備的使用壽命，避免了因氧化和腐蝕造成的設備元件損壞和失靈所導致的經濟損失和設備老化。
-
加熱器可不可以用在房間或其他開闊空間場所？
我們生產的加熱器只適用在小空間加熱，如：控制柜，配電柜，監控箱等
-
加熱器需要多大功率怎么算？
加熱空間的長*寬*5.5（加熱器的導熱速度）*環境溫差（如外部環境溫度10℃，而您想要的環境溫度為40℃，中間差30℃，乘以這個差數即可）
-
配電柜內部發生凝露引起爬電、閃絡事故，一般發生有幾種情況？
一般有三種情況：① 地區濕度高，氣候溫度變化大，控制柜底部潮濕，有的電纜溝甚至有積水； ②有的控制柜在地下室，濕度比較高 ，柜體內溫度特別是接近地面的溫度低于環境溫度；③有的設備處于暫時 停運狀態，電柜內小環境溫度就比周圍環境溫度低，在其表面就極易形成 凝露，在這種情況下，一旦送電投運，事故就隨之發生。
-
機柜怎樣形成凝露的？
機柜凝露現象是指柜體內壁表面溫度下降到露點溫度以下時，柜體內壁表面會發生水珠凝結現象。這個現象稱之為凝露。凝露是否發生取決于室內溫度、柜內溫度、相對濕度以及露點溫度
-
配電柜怎樣除濕防凝露的？
控制設備柜內部發生凝露引起爬電、閃絡事故，一般發 生在以下幾種情況：① 地區濕度高，氣候溫度變化大，控制柜底部潮濕，有的電纜溝甚至有積水； ②有的控制柜在地下室，濕度比較高 ，柜體內溫度特別是接近地面的溫度低于環境溫度；③有的設備處于暫時 停運狀態，電柜內小環境溫度就比周圍環境溫度低，在其表面就極易形成 凝露，在這種情況下，一旦送電投運，事故就隨之發生。什么是凝露？所謂凝露現象是指柜體內壁表面溫度下降到露點溫度以下時，柜體內壁表面會發生水珠凝結現象。這個現象稱之為凝露。凝露是否發生取決于室內溫度、柜內溫度、相對濕度以及露點溫度 。什么是露點溫度？ 露點溫度是指在一定溫度的空氣中，水蒸汽的最大含量稱為［飽和水蒸汽量］，此時的空氣成為［飽和空氣］ ，飽和空氣溫度下降時，空氣中的水蒸氣將凝結成水珠。含有水蒸氣的空氣的飽和溫度，稱之為露點溫度。請參考溫度、濕度、和露點的相關數據 表（表1）。 溫度、濕度和露點的相關數據表格從相關數據表可以看出：①在一定的溫度條件下，空氣中的相對濕度越高，結露的溫度越是接近環境空氣溫度，也就是說，環境溫度愈接近露點溫度，凝露就越容易發生。②不管空氣中的溫度如何，形成結露的露點溫度始終是低于環境溫度。從凝露發生機理與表1我們可以得出結論：① 要想防止凝露的發生，必須使不允許發生凝露 部位的表面溫度始終高于其周邊的環境溫度。②對控制設備而言，為防止 控制柜內部發生凝露，只要保持控制柜體內部的溫度始終高于外部環境溫 度即可。描述這一原理在生活中的常見現象是：夏天從冰箱中取出一杯冰 水，在水杯表面馬上就會結露。而從高于環境溫度的保溫箱中拿出一杯熱 水時杯子表面是不可能結露的。控制柜防潮除濕技術方案根據上面分析，只要我們使開關柜內部的溫度始終保持 高于柜外部的環境溫度，并且盡量降低柜體內部的相對濕度，就完全可以 預防柜內產生凝露。為了確保柜內溫度始終保持高于柜外部的環境溫度，又 要達到節電的效果，我們的防凝露新方案取消了目前常用的凝露傳感器， 利用PTC材料自動恒溫的特性，研發出控制柜防潮除濕加熱器，可實現在低 溫、高濕度條件下自動提高功率，而在高溫、低濕度條件下又能自動降低 功率。這樣的優點是更節能、更可靠，控制柜內部要防凝露的 部位的溫度始終比柜外環境溫度至少高2℃以上， 使之不具備凝露發 生的條件。要達到這個溫差所需的加熱功率和柜內容積的大小有關 ，請在選用前咨詢我公司技術人員。
